TP-LinkルーターとNuro光ONU(F660A)でOpenVPN

実家に帰省している間も,NASにアクセスしたいので方法を調べました. PPTPではセキュリティに心配があると聞いたので,今回は比較的セキュリティが高いOpenVPNを試しました. HG8045Qを使った記事は多いですがF660Aの例は見つからなかったので,残しておきます.

DMZの設定

既に私の部屋は以下の記事の設定と同じようなDMZ設定でTP-Linkのルーターにルーティングさせるようになっています.Nuro光を使っている方は同様にしている人も多いと思いますが,まだの人は下の記事を参考にセットアップをする必要があります. takewind.net

F660A:ポートフォワーディング

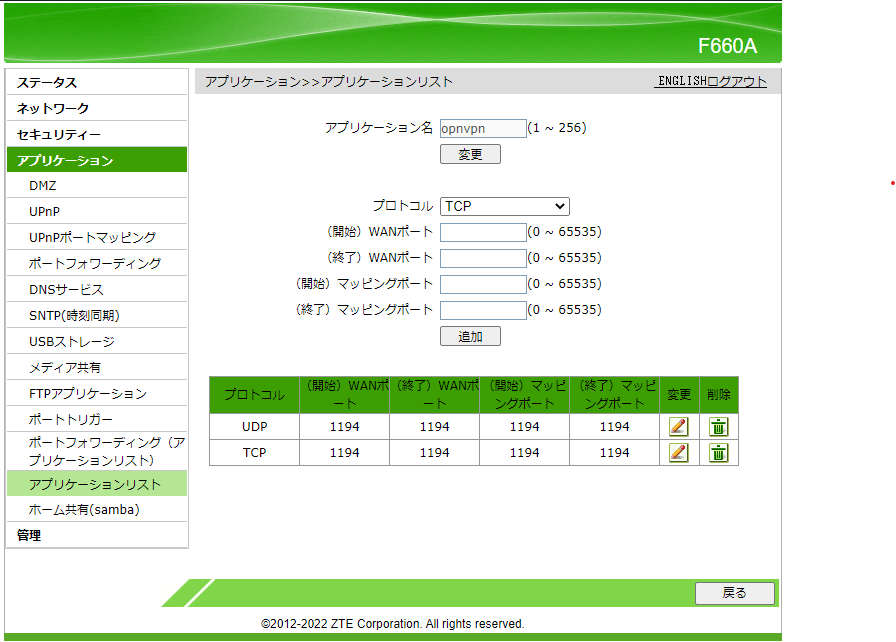

ONUの管理画面(自分の場合192.168.1.1)にアクセスし,アプリケーションアプリケーションリストアプリケーションを追加するには、ここをクリックしてください。を開きます. openvpn等のフォワーディング設定の名前をつけ,画像と同様のUDPのポート番号1194マッピングします.TCPは任意です.

ポートフォワーディング

アプリケーションポートフォワーディング(アプリケーションリスト)を開き,先ほど設定したopenvpnをTP-Linkルータ(omci1_dhcp)に追加します.IPアドレスDMZの設定でしたTP-Linkルータのアドレス(この場合192.168.1.200)です.

ポートフォワーディングを設定

TP-Link:OpenVPN

次に,TP-Linkルータの管理画面(自分の場合192.168.0.1)にアクセスし,詳細設定VPNサーバーOpenVPNを開きます. そして,以下の画像と同様に設定します.

OpenVPNの設定画面

証明書を発行し,以下の記事のようにプロファイルのIPアドレスを編集することで使用できると思います. www.pizaman.com
